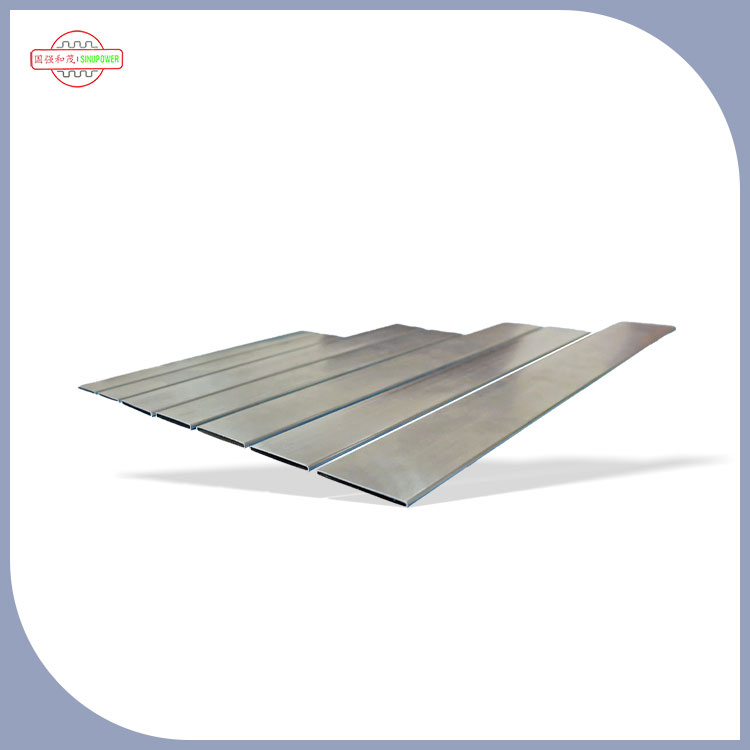

लेजर वेल्डेड लीक प्रुफ जडान हीटर कोर ट्युबिङ

अटोमोटिभ HVAC निर्माताहरूका लागि, हीटर कोरको विश्वसनीयता ट्यूब सीम अखण्डताबाट सुरु हुन्छ।सिनुपावर- एक समर्पितनिर्मातासटीक एल्युमिनियम थर्मल कम्पोनेन्टहरू - उत्पादन गर्दछलेजर वेल्डेड लीक प्रुफ जडान हीटर कोर ट्युबिङउच्च शक्ति फाइबर लेजर प्रविधि प्रयोग गर्दै। यस प्रक्रियाले एक निरन्तर, एकरूप वेल्ड सीम सिर्जना गर्दछ जसले प्रतिरोध-वेल्डेड वा मेकानिकली सीम गरिएको ट्यूबहरूमा सामान्य लिक मार्गहरू हटाउँछ। बी-टाइप फ्ल्याटेन्ड प्रोफाइलले ताप स्थानान्तरणको लागि सतह क्षेत्रलाई अधिकतम बनाउँछ जबकि लेजर-वेल्डेड सीमले थर्मल साइकल र शीतलक दबाब अन्तर्गत संरचनात्मक अखण्डता सुनिश्चित गर्दछ। नतिजा: हीटर कोरहरू जसले गाडीको सेवा जीवनभर भरपर्दो रूपमा प्रदर्शन गर्दछ। एक अग्रणी रूपमाहीटर कोर ट्यूब निर्माता, Sinupower ले विश्वभर अटोमोटिभ HVAC आपूर्तिकर्ताहरूलाई भरपर्दो, चुहावट-प्रुफ समाधानहरू प्रदान गर्दछ।

हीटर कोर ट्युबिङको लागि किन लेजर वेल्डिङको महत्त्व छ

सिनुपावरकोलेजर वेल्डेड लीक प्रुफ जडान हीटर कोर ट्युबिङपरम्परागत ट्यूब निर्माण विधिहरूमा मापनयोग्य फाइदाहरू प्रदान गर्ने प्रक्रिया प्रयोग गरेर निर्मित छ:

शून्य चुहावट प्रदर्शन

• लेजर वेल्डिङले कुनै पोरोसिटी वा माइक्रो क्र्याक बिना निरन्तर, एकरूप वेल्ड सीम उत्पादन गर्दछ - हीटर कोरको प्राथमिक विफलता मोड हटाउँदै।
• लगातार वेल्ड प्रवेश गहिराई (सामान्यतया 0.5-1.2mm) ले संयुक्त मिल्दो सुनिश्चित गर्दछ वा आधार सामग्री बल भन्दा बढि हुन्छ।
• प्रत्येक उत्पादन ब्याचमा हेलियम चुहावट परीक्षणले 0.5 ग्राम/वर्ष प्रति ट्यूब भन्दा कम चुहावट दरहरू प्रमाणित गर्दछ।
• कुनै पोस्ट-वेल्ड फिलर सामग्री आवश्यक पर्दैन, फ्लक्स अवशेष वा ब्राज मिश्र धातु एम्ब्रिटलमेन्टको जोखिम हटाउँदै।

सुपीरियर हीट ट्रान्सफर दक्षता

• समतल B-प्रकार प्रोफाइलले सतह क्षेत्र-देखि-भोल्युम अनुपात बढाउँछ, शीतलकबाट केबिन हावामा छिटो तातो स्थानान्तरण सक्षम पार्छ।
• चिकनी आन्तरिक बोरले हीटर कोरमा प्रवाह प्रतिरोध र दबाव ड्रपलाई कम गर्छ।
• समान पर्खाल मोटाई (सहिष्णुता ± 0.05mm) सम्पूर्ण ट्यूब लम्बाइमा लगातार थर्मल चालकता सुनिश्चित गर्दछ।

थर्मल साइकल चलाउने अन्तर्गत परिष्कृत स्थायित्व

• लेजर वेल्डिंगले एक धातुकर्म बन्धन सिर्जना गर्दछ जसले थकान क्र्याकिंग बिना बारम्बार थर्मल विस्तार र संकुचनको सामना गर्दछ।
• एल्युमिनियम मिश्र AA3003 र AA3102 सँग मिल्दो, तिनीहरूको उत्कृष्ट थर्मल चालकता (200–220 W/m·K) र सुदृढताको लागि छनोट गरिएको।
• 10,000+ थर्मल चक्रका लागि -40°C देखि +120°C सम्म कुनै वेल्ड डिग्रेडेसन बिना मान्य।

सफा, फ्लक्स-मुक्त निर्माण

• लेजर वेल्डिङले फ्लक्स वा ब्रेजिङ पेस्टको आवश्यकतालाई हटाउँछ, प्रदूषण जोखिम कम गर्छ र डाउनस्ट्रीम असेंबलीलाई सरल बनाउँछ।
• कुनै वेल्ड स्प्याटर वा सतह अक्सिडेशन छैन - ट्यूबहरू वेल्डिङ पछि तुरुन्तै फिन संलग्न र हेडर ब्रेजिङको लागि तयार छन्।
• लगातार वेल्ड मनका ज्यामितिले पङ्क्तिबद्ध समस्याहरू बिना स्वचालित फिन सम्मिलित र कोर स्ट्याकिंगको लागि अनुमति दिन्छ।

लेजर वेल्डेड बी-टाइप ट्युब बनाम परम्परागत सिम्ड ट्यूब

निर्माण प्रक्रिया - कोइल देखि समाप्त ट्यूब सम्म

को उत्पादनलेजर वेल्डेड लीक प्रुफ जडान हीटर कोर ट्युबिङकुण्डल स्टकबाट समाप्त ट्यूबमा कडा रूपमा नियन्त्रण गरिएको छ-चरण प्रक्रिया अनुसरण गर्दछ:

चरण 1 - सामग्री चयन

• आधार सामाग्री: एल्युमिनियम मिश्र AA3003 र AA3102, थर्मल चालकता, फॉर्मेबिलिटी, र ब्रेजिङ अनुकूलताको लागि चयन गरिएको।
• आगमन कोइल स्टक रासायनिक संरचना र सतह गुणस्तरको लागि परीक्षण गरियो।
• सामाग्री मोटाई दायरा: 0.20mm देखि 0.60mm आवेदन आवश्यकताहरु मा निर्भर गर्दछ।

चरण 2 - पट्टी गठन

• एल्युमिनियम स्ट्रिपलाई बी-टाइप प्रोफाइलमा रोल-गठित गरिएको छ - हीटर कोर ट्यूबहरूको समतल, अंडाकार क्रस-सेक्शन विशेषता।
• प्रेसिजन फोरमिङ डाइजले सम्पूर्ण कुण्डली लम्बाइमा लगातार प्रोफाइल आयामहरू सुनिश्चित गर्दछ।
• इन-लाइन लेजर मापनले सहिष्णुता कायम राख्न प्रोफाइल ज्यामिति मोनिटर गर्दछ।

चरण 3 - लेजर वेल्डिंग

• उच्च-शक्ति फाइबर लेजर (1–3 kW) ले ट्यूब सीममा केन्द्रित ऊर्जा प्रदान गर्दछ, गहिरो प्रवेश र साँघुरो चौडाइको साथ किहोल वेल्ड सिर्जना गर्दछ।
• सिल्डिङ ग्याँस (आर्गन वा हीलियम) ले वेल्ड पूललाई ​​ओक्सीकरणबाट जोगाउँछ।
• वास्तविक-समय वेल्ड निगरानी ट्र्याक प्रवेश गहिराइ, वेल्ड चौडाइ, र porosity - स्वचालित रूपमा बाहिर-अफ-विशिष्ट खण्डहरू अस्वीकार।

चरण 4 - वेल्ड सीम एनीलिंग

• स्थानीयकृत पोस्ट-वेल्ड एनिलिङले आधार सामग्रीको स्वभावलाई असर नगरी वेल्ड जोनमा अवशिष्ट तनावलाई कम गर्छ।
• वेल्ड क्षेत्रको बाँकी ट्यूबको समान लचकता र सुदृढता सुनिश्चित गर्दछ।

चरण 5 - साइजिङ र कट-टु-लम्बाइ

• ट्युबहरू साइजिङ डाइजको श्रृंखला मार्फत अन्तिम आयामहरूमा क्यालिब्रेट गरिन्छ।
• सटीक आरा वा कपाल काट्ने उपकरणहरू प्रयोग गरेर ग्राहक-निर्दिष्ट लम्बाइहरूमा काट्नुहोस्।
• अन्त्यहरू डिबर गरिएको छ र फिन सम्मिलित वा हेडर संलग्नको लागि तयार छ।

चरण 6 - 100% लीक परीक्षण

• प्रत्येक ट्यूबले लीक-प्रूफ प्रदर्शन प्रमाणित गर्न हिलियम मास स्पेक्ट्रोमेट्री चुहावट परीक्षणबाट गुज्रिन्छ।
• स्वीकृति मापदण्ड: ≤0.5 ग्राम/वर्ष रिसाव।
• परीक्षण असफल हुने ट्यूबहरू स्वचालित रूपमा अस्वीकृत हुन्छन् - शून्य दोषपूर्ण ट्यूबहरू उत्पादन लाइन छोड्ने सुनिश्चित गर्दै।

एप्लिकेसन फोकस - अटोमोटिभ HVAC को लागि हीटर कोर

विश्वसनीय रूपमामोटर वाहन हीटर कोर ट्यूब आपूर्तिकर्ता, Sinupower का उत्पादनहरू धेरै वाहन प्लेटफर्महरूमा तैनात छन्:

प्राथमिक अनुप्रयोगहरू

• यात्रुवाहक वाहन HVAC प्रणालीहरू:सेडान, SUV र हल्का ट्रकहरूमा केबिन तताउने मुख्य घटक।
• वाणिज्य वाहन जलवायु नियन्त्रण:ट्रकहरू, बसहरू, र अफ-हाइवे उपकरणहरूको लागि भारी शुल्क हीटर कोरहरू।
• विद्युतीय सवारी साधन थर्मल व्यवस्थापन:EV तताउने प्रणालीहरूमा एकीकृत (तातो पम्प वा प्रतिरोधी ताप कन्फिगरेसनहरू)।
• HVAC एयर ह्यान्डलिंग एकाइहरू:भवन र औद्योगिक तताउने अनुप्रयोगहरूमा प्रयोग गरिन्छ जहाँ कम्प्याक्ट, लीक-प्रूफ ताप एक्सचेंजरहरू आवश्यक हुन्छन्।

हीटर कोर असेंबलीमा एकीकरण बिन्दुहरू

• ट्युबहरू फिन स्ट्याकहरू बीच सम्मिलित हुन्छन् र कोर ब्लक बनाउन विस्तारित वा ब्राज गरिन्छ।
• ट्यूब छेउहरू ब्रेजिङ वा मेकानिकल जोड्ने माध्यमबाट इनलेट/आउटलेट हेडरहरूसँग जोडिएका छन्।
• कूलेन्ट (इन्जिन कूलेन्ट वा EV तताउने तरल पदार्थ) ट्यूबको भित्री भागबाट बग्छ, जबकि हावा फिन गरिएको बाहिरी भागमा जान्छ।
• ताप स्थानान्तरण तरल पदार्थबाट ट्यूब पर्खाल र पखेटा मार्फत केबिन हावामा हुन्छ।

विधानसभा प्रक्रिया संग अनुकूलता

• हाम्रो ट्युबिङ दुवै नियन्त्रित वातावरण ब्रेजिङ (CAB) र भ्याकुम ब्रेजिङ प्रक्रियाहरूसँग उपयुक्त छ।
• चिल्लो, अक्साइड-रहित वेल्ड सीमलाई ब्रेज गर्नु अघि कुनै अतिरिक्त सफाई आवश्यक पर्दैन - प्रक्रिया चरणहरू र प्रदूषण जोखिमहरू कम गर्दै।
• ट्यूब प्रोफाइल र लम्बाइहरू विशिष्ट कोर ज्यामितिहरू र गाडी प्लेटफर्म आवश्यकताहरू फिट गर्न अनुकूलित गर्न सकिन्छ।

गुणस्तर प्रमाणपत्र र निर्माण मानकहरू

सिनुपावर को उत्पादन प्रक्रियाहरू निम्न प्रमाणित प्रणालीहरू अन्तर्गत सञ्चालन हुन्छन्:

📋 अनुरोधमा पूरा प्रमाणपत्र प्रतिलिपिहरू उपलब्ध छन्।

बौद्धिक सम्पत्ति

• 2 आविष्कार पेटेन्ट- बी-टाइप ट्यूबहरूको लागि स्वामित्व लेजर वेल्डिङ स्थिति प्रणाली सहित।
• 15 डिजाइन पेटेंट- अद्वितीय ट्यूब प्रोफाइलहरू र हीटर कोर ज्यामितिहरू कभर गर्दै।
• 16 उपयोगिता मोडेल पेटेंट- ट्यूब गठन र वेल्डिंग प्रक्रियाहरूमा सुधारहरूमा केन्द्रित।

हीटर कोर ट्युबिङका लागि अनुकूलन क्षमताहरू

आयामी अनुकूलन

• ट्यूब चौडाई:12mm देखि 40mm (ग्राहक-निर्दिष्ट)
• ट्यूब उचाइ:1.5mm देखि 5.0mm (चपटा प्रोफाइल)
• पर्खाल मोटाई:०.२० मिमी देखि ०.६० मिमी
• लम्बाइ:100mm देखि 2,000mm (प्रति अर्डर कट-टु-लम्बाइ)
• सहिष्णुता:महत्वपूर्ण आयामहरूमा ± ०.०५ मिमी

मिश्र धातु र कोटिंग विकल्प

• AA3003:मानक मिश्र धातु - राम्रो थर्मल चालकता र formability, जंग प्रतिरोधी।
• AA3102:उच्च शक्ति भेरियन्ट - उच्च-दबाव वा बढी माग गर्ने अनुप्रयोगहरूको लागि उपयुक्त।
• सतह उपचार:वैकल्पिक जस्ता-फ्लेक कोटिंग वा परिष्कृत जंग प्रतिरोधको लागि रूपान्तरण कोटिंग।

अन्तिम फारम विकल्पहरू

• वर्ग काटिएको- हेडर सम्मिलनको लागि मानक
• च्याम्फर्ड समाप्त हुन्छ- सजिलो विधानसभा र सिल फिटमेन्टको लागि
• विस्तारित समाप्त- मेकानिकल हेडर जडानहरूको लागि
• अनुकूलन अन्त प्रोफाइलहरू- प्रति ग्राहक रेखाचित्र

विकास प्रक्रिया

1. आवश्यकता पेस:ग्राहकले विनिर्देशहरू, रेखाचित्रहरू, वा प्रदर्शन लक्ष्यहरू प्रदान गर्दछ।
2. सम्भाव्यता समीक्षा:ईन्जिनियरिङ् टोलीले सामग्री, प्रोफाइल, र वेल्डिङ प्यारामिटरहरू मूल्याङ्कन गर्दछ।
3. उपकरण डिजाइन:फार्मिङ र वेल्डिङ घरभित्रै उत्पादन गरिन्छ।
4. प्रोटोटाइप रन:ग्राहक प्रमाणीकरणको लागि 100 टुक्राहरू सम्म - मर्ने लागत मात्र।
5. उत्पादन:PPAP लेभल 3 को साथ पूर्ण-स्तरीय उत्पादन उपलब्ध छ।
6. डेलिभरी:सामग्री प्रमाणपत्रहरू र निरीक्षण रिपोर्टहरूको साथ अनुसूचित ढुवानी।

गुणस्तर आश्वासन - हामी कसरी विश्वसनीय वेल्ड गुणस्तर सुनिश्चित गर्छौं

को प्रत्येक ब्याचलेजर वेल्डेड लीक प्रुफ जडान हीटर कोर ट्युबिङहाम्रो कठोर गुणस्तर नियन्त्रण फ्रेमवर्कबाट गुज्र्छ:

कच्चा माल नियन्त्रण

• पूर्ण सामग्री ट्रेसबिलिटीको साथ ISO 14001-प्रमाणित स्मेल्टरहरूबाट प्राप्त गरिएको एल्युमिनियम कोइलहरू।
• आगमन निरीक्षण: रासायनिक संरचना (OES), सतह गुणस्तर, र मोटाई प्रमाणिकरण।

इन-प्रक्रिया नियन्त्रणहरू

• गठन:प्रोफाइल शुद्धता कायम राख्न प्रतिक्रिया नियन्त्रणको साथ वास्तविक-समय आयाम निगरानी।
• लेजर वेल्डिंग:शक्ति, गति, र ढाल ग्यास प्रवाह लगातार निगरानी। इनलाइन अप्टिकल कोहेरेन्स टोमोग्राफी (OCT) मार्फत वेल्ड सीम गुणस्तर प्रमाणित।
• एनिलिङ:वेल्ड जोनमा एकरूप अनाज संरचना सुनिश्चित गर्न तापक्रम निगरानीको साथ स्थानीयकृत इन्डक्शन एनिलिङ।

अन्तिम निरीक्षण

• आयाम:OD, चौडाइ, उचाइ, र पर्खाल मोटाई प्रति ट्यूब 3 अंक मा मापन।
• चुहावट परीक्षण:हेलियम मास स्पेक्ट्रोमेट्री - ट्यूबहरूको 100%, ≤0.5 ग्राम/वर्ष।
• वेल्ड निरीक्षण:वेल्ड सीम निरन्तरता को भिजुअल र माइक्रोस्कोपिक प्रमाणिकरण।
• मेकानिकल:तातो उपचार ब्याच प्रति तन्यता र फट परीक्षण।

यी प्रक्रियाहरूले प्रत्येक ढुवानीले अटोमोटिभ HVAC अनुप्रयोगहरूको कठोर गुणस्तर आवश्यकताहरू पूरा गरेको सुनिश्चित गर्दछ।

दिगोपन र वातावरणीय अनुपालन

ऊर्जा दक्षता

• लेजर वेल्डिङले परम्परागत ब्रेजिङ फर्नेस सञ्चालनहरू भन्दा धेरै कम ऊर्जा खपत गर्छ - हाम्रो कार्बन फुटप्रिन्ट घटाउँछ।
• एनिलिङ प्रक्रियाहरूमा पुन: उत्पन्न हुने बर्नर प्रविधिले 18% ले ग्यास खपत घटाउँछ।

पुनर्चक्रण र अपशिष्ट न्यूनीकरण

• 98% सामाग्री उपयोग - सबै एल्युमिनियम स्क्र्याप अलग गरीएको छ र प्रमाणित पुन: प्रयोग गर्नेहरूलाई फिर्ता गरिन्छ।
• वेल्डिङ प्रक्रियामा कुनै फ्लक्स वा ब्रेजिङ पेस्ट प्रयोग गरिँदैन, खतरनाक फोहोर स्ट्रिमहरू हटाउँदै।

अनुपालन

• RoHS अनुरूप - सामग्री वा प्रक्रियाहरूमा कुनै प्रतिबन्धित पदार्थहरू छैनन्।
• RECH अनुरूप - सबै मिश्र धातु र प्रशोधन रसायनहरू हालको EU वातावरणीय मापदण्डहरू पूरा गर्छन्।

लेजर वेल्डेड हीटर कोर ट्युबिङ बारे बारम्बार सोधिने प्रश्नहरू

सिनुपावर लाई सम्पर्क गर्नुहोस् - हीटर कोर ट्युबिङ समाधान

सिनुपावर प्रदान गर्दछलेजर वेल्डेड लीक प्रुफ जडान हीटर कोर ट्युबिङजसले अटोमोटिभ HVAC उत्पादकहरूलाई उच्च विश्वसनीयता, लगातार थर्मल प्रदर्शन र कम कुल उत्पादन लागतको साथ हीटर कोर उत्पादन गर्न सक्षम बनाउँछ। हामी OEMs, टियर-वन HVAC आपूर्तिकर्ताहरू, र हीटर कोर निर्माताहरूलाई नमूनाहरू, प्राविधिक डेटासिटहरू, वा सहयोगी डिजाइन समीक्षाको लागि हामीलाई सम्पर्क गर्न आमन्त्रित गर्दछौं।
