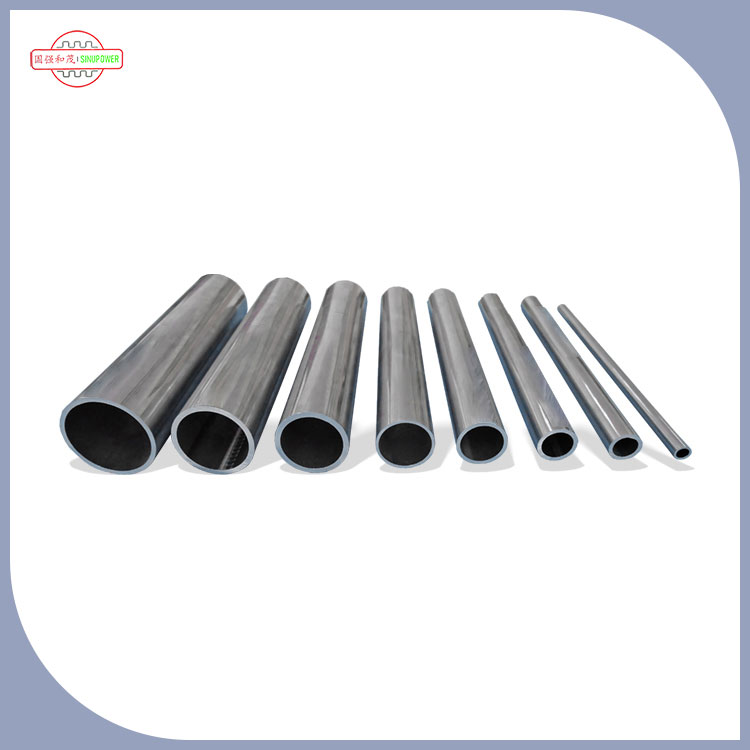

सिनुपावर लामो समयसम्म परिशुद्धता एल्युमिनियम ट्यूब प्रणालीमा केन्द्रित छ, र को भूमिकाबाष्पीकरण हेडर पाइपआधुनिक कूलिङ सर्किटले कम्प्याक्ट प्रणालीहरूमा बहु-ट्युब रेफ्रिजरेन्ट प्रवाह कसरी व्यवस्थापन गर्छ भन्ने कुरामा केन्द्रित छ।
धेरै प्रशीतन र वातानुकूलित लेआउटहरूमा, दक्षता एकल कम्पोनेन्टमा कम र धेरै साना ट्युबहरू सँगै काम गर्ने तरिकामा बढी निर्भर गर्दछ। ती मध्ये, राउन्ड कन्डेनसर ट्यूबले भेला र वितरण हबको रूपमा कार्य गर्दछ, धेरै बाष्पीकरण ट्यूबहरूलाई एकीकृत प्रवाह मार्गमा जडान गर्दछ। यो संरचना बुझ्नाले भारको बदलिँदो अवस्थाहरूमा पनि कूलिङ कार्यसम्पादन किन स्थिर रहन सक्छ भनेर व्याख्या गर्न मद्दत गर्छ।
एक सामान्य बाष्पीकरण विधानसभामा, रेफ्रिजरेन्ट एक नियन्त्रित इनलेट मार्फत प्रवेश गर्दछ र धेरै समानान्तर ट्यूबहरूमा विभाजित हुन्छ। यी ट्युबहरूले वरपरको हावा वा तरल पदार्थबाट तातो सोस्छन्, बिस्तारै तरलबाट वाष्पमा फ्रिजमा परिणत हुन्छन्।
यद्यपि, संरचित सङ्कलन प्रणाली बिना, वाष्प र बाँकी तरल असमान रूपमा बाहिर निस्कन्छ। यो जहाँ हेडर संरचना आवश्यक हुन्छ।
राम्रोसँग डिजाइन गरिएको राउन्ड कन्डेनसर ट्यूबले तीन मुख्य भूमिकाहरू प्रदर्शन गर्दछ:
- धेरै बाष्पीकरण ट्यूबहरूबाट फ्रिज सङ्कलन गर्दछ
- ट्यूब शाखाहरूमा दबाब भिन्नता सन्तुलन
- फ्रिज डाउनस्ट्रीम पठाउनु अघि प्रवाह स्थिर गर्दछ
यो सन्तुलन प्रकार्य प्रणालीहरूमा विशेष गरी महत्त्वपूर्ण छ जहाँ तापक्रम भारहरू समान छैनन्।
हेडर प्रणालीको कार्य सिद्धान्त अपेक्षाकृत सीधा तर मेकानिकली परिष्कृत छ। प्रत्येक बाष्पीकरण ट्यूबले गणना गरिएको कोण र स्पेसिङमा हेडरमा फिड गर्छ। हेडर भित्र, प्रवाह मार्गहरू अचानकको सट्टा बिस्तारै मर्ज हुन्छन्, अशान्ति कम गर्दछ।
जब रेफ्रिजरेन्ट वाष्पीकरण ट्यूबहरूबाट बाहिर निस्कन्छ, यसमा स्थानीय ताप अवशोषणको आधारमा फरक वाष्प-तरल अनुपात हुन सक्छ। हेडरले यी भिन्नताहरूलाई निम्नद्वारा बराबर गर्दछ:
- उच्च-वेग वाष्प जेबहरू सुस्त गर्दै
- अवशिष्ट तरल थोपाहरू बसोबास गर्न वा पुन: वितरण गर्न अनुमति दिँदै
- कम्प्रेसन चरण अघि एक अधिक समान मिश्रण सिर्जना गर्दै
यस प्रक्रियामा, दबाष्पीकरण हेडर पाइपकलेक्टर मात्र होइन - यसले चरण स्थिरताको लागि स्थिरताको रूपमा कार्य गर्दछ।
आधुनिक हेडर प्रणालीहरू खाली पाइपहरू मात्र होइनन्। तिनीहरूको ज्यामिति सावधानीपूर्वक प्रणाली क्षमता, रेफ्रिजरेन्ट प्रकार, र सञ्चालन दबाव दायरामा आधारित छ।
तल संरचनात्मक कारकहरू र तिनीहरूको कार्यात्मक प्रभावहरूको सरल तुलना गरिएको छ:
| डिजाइन कारक | इन्जिनियरिङ उद्देश्य | प्रणाली प्रभाव |
| ट्यूब इनलेट स्पेसिंग | रेफ्रिजरेन्ट प्रवेश पनि सुनिश्चित गर्दछ | स्थानीय प्रवाह असंतुलन कम गर्दछ |
| आन्तरिक व्यास ढाँचा | वेग परिवर्तनहरू नियन्त्रण गर्दछ | चरण मिश्रण स्थिरता सुधार गर्दछ |
| पर्खाल मोटाई भिन्नता | दबाब सहिष्णुता समर्थन गर्दछ | परिचालन सुरक्षा बढाउँछ |
| सामग्री चयन | थर्मल साइकल चलाउँछ | सेवा स्थिरता विस्तार गर्दछ |
| जडान ज्यामिति | अशान्ति क्षेत्रहरू कम गर्दछ | समग्र दक्षता सुधार गर्दछ |
यी डिजाइन सुविधाहरूले प्रत्यक्ष रूपमा प्रभावकारी रूपमा हेडरले बहु-ट्यूब प्रवाह व्यवहार व्यवस्थापन गर्न सक्छ।
सिनुपावर Heat Transfer Tubes Changshu Ltd. ले त्यस्ता एप्लिकेसनहरूमा प्रयोग हुने आल्मुनियम मिश्र धातु ट्यूब प्रणालीहरूमा स्थिर ज्यामितीय स्थिरता प्राप्त गर्न रेखाचित्र, पंचिङ, र नियन्त्रित एनेलिङ जस्ता सटीक बनाउने प्रविधिहरू लागू गर्दछ।
रेफ्रिजरेसन र HVAC प्रणालीहरूमा, असमान फ्रिज वितरणले निम्त्याउन सक्छ:
- गर्मी विनिमय दक्षता कम
- स्थानीयकृत चिसो वा अधिक तताउने
- बढेको कम्प्रेसर कार्यभार
- अस्थिर प्रणाली साइकल चलाउने
राउन्ड कन्डेन्सर ट्यूबले धेरै ट्युबहरू छोड्दा फ्रिजले सङ्कलन बिन्दुमा असंतुलन सिर्जना गर्दैन भन्ने सुनिश्चित गरेर यी जोखिमहरूलाई सम्बोधन गर्दछ। प्रवाहमा सानो असंगतिले पनि ठूला प्रणालीहरूमा कम्पाउन्ड गर्न सक्छ, हेडरलाई महत्त्वपूर्ण संरचनात्मक तुल्यकारक बनाउँछ।
हेडर पाइपहरू प्रयोग गरेर बहु-ट्यूब वाष्पीकरण संरचनाहरू व्यापक रूपमा पाइन्छ:
- मोटर वाहन थर्मल व्यवस्थापन प्रणाली
- वाणिज्यिक वातानुकूलित एकाइहरू
- पावर स्टेशन कूलिंग मोड्युलहरू
- जलवायु नियमन प्रणाली निर्माण
- कम्प्याक्ट गर्मी एक्सचेंजर विधानसभाहरू
प्रत्येक वातावरणमा, प्रणाली अवरोधहरू फरक हुन्छन्, तर हेडरको कार्य एकरूप रहन्छ: वितरण प्रवाहलाई अनुमानित आउटपुट स्ट्रिममा व्यवस्थित गर्नुहोस्।
यसको सरल उपस्थितिको बावजुद, कुशल हेडर प्रणाली डिजाइन गर्दा धेरै प्राविधिक चुनौतीहरू समावेश छन्:
1. असमान चरण वितरण
जब रेफ्रिजरेन्ट धेरै ट्यूबहरूबाट प्रवेश गर्दछ, वाष्प र तरल विभाजन महत्त्वपूर्ण रूपमा भिन्न हुन सक्छ। यदि नियन्त्रण गरिएन भने, यसले असंगत डाउनस्ट्रीम प्रवाह व्यवहारलाई निम्त्याउँछ।
2. थर्मल विस्तार प्रभावहरू
दोहोरिएको तताउने र शीतलन चक्रले ट्युबिङ प्रणालीलाई अलिकति विकृत गर्न सक्छ, समयसँगै आन्तरिक प्रवाह सन्तुलन परिवर्तन गर्छ।
3. अन्तरिक्ष अवरोधहरू
कम्प्याक्ट प्रणालीहरूमा, हेडरहरूले तीव्र झुकाव वा दबाव हानिहरू सिर्जना नगरी सीमित स्थापना स्थान भित्र बहु जडानहरू व्यवस्थापन गर्नुपर्छ।
4. सामग्री थकान
दबाब उतार-चढावको लामो-समय एक्सपोजरमा माइक्रो-क्र्याकिंग वा विरूपण बिना संरचनात्मक स्थिरता कायम राख्ने सामग्री चाहिन्छ।
यी चुनौतीहरूले आधुनिक हेडर कम्पोनेन्टहरूमा सटीक निर्माण र नियन्त्रित प्रशोधन मार्गहरू किन आवश्यक छन् भनी व्याख्या गर्छन्।
को प्रदर्शनबाष्पीकरण हेडर पाइपआधार ट्यूब सामग्रीको गुणस्तर र गठन शुद्धतासँग नजिकबाट जोडिएको छ। उन्नत उत्पादन वातावरणमा, प्रक्रियाहरू जस्तै:
- बहु-चरण रेखाचित्र
- नियन्त्रित annealing चक्र
- उच्च परिशुद्धता वेल्डिंग लाइन एकीकरण
- आयामी क्यालिब्रेसन
प्रत्येक पाइप खण्ड लगातार आन्तरिक ज्यामिति कायम राख्छ भनेर सुनिश्चित गर्न प्रयोग गरिन्छ।
सिनुपावर Heat Transfer Tubes Changshu Ltd. जटिल थर्मल प्रणालीहरूमा एकीकृत गर्न सकिने फोल्ड, आयताकार, समतल, राउन्ड, र D-आकारका ट्युबहरूको उत्पादनलाई सक्षम पार्दै, निर्माण र प्रशोधन गर्ने उपकरणहरूको फराकिलो दायरासँग सञ्चालन गर्दछ।
यो लचिलोपनले अनुकूलित संरचनात्मक लेआउटहरूलाई समर्थन गर्दछ जहाँ बाष्पीकरण हेडरहरू विशिष्ट डिजाइन आवश्यकताहरूसँग मेल खानुपर्छ।
एक स्थिर फ्रिज संग्रह संरचना धेरै तरिकामा प्रणाली विश्वसनीयता मा योगदान:
- कम्प्रेसर इनलेटमा दबाव उतार-चढ़ाव कम गर्दछ
- लगातार बाष्पीकरण आउटपुट तापमान कायम राख्छ
- लोड परिवर्तन अन्तर्गत प्रतिक्रियाशीलता सुधार गर्दछ
- ताप विनिमय सतहहरूमा असमान फ्रस्टिङलाई कम गर्दछ
यी सुधारहरू सँधै अलगावमा देखिँदैनन्, तर तिनीहरू दीर्घकालीन सञ्चालनमा महत्त्वपूर्ण हुन्छन्, विशेष गरी चर शीतलन माग भएका प्रणालीहरूमा।
राउन्ड कन्डेन्सर ट्यूबले व्यवहारमा कसरी काम गर्छ भन्ने राम्रोसँग बुझ्नको लागि, निम्न सरलीकृत सिंहावलोकनले यसको कार्यात्मक अनुक्रमलाई हाइलाइट गर्दछ:
- धेरै बाष्पीकरण ट्यूबहरूले फ्रिज प्राप्त गर्दछ
- चरण परिवर्तन ट्यूबहरूमा असमान रूपमा हुन्छ
- हेडरले मिश्रित फ्रिज स्ट्रिमहरू सङ्कलन गर्दछ
- आन्तरिक ज्यामितिले प्रवाह भिन्नताहरू सहज बनाउँछ
- स्थिर फ्रिज अर्को चक्र चरण तिर बाहिर निस्कन्छ
यो अनुक्रमले हेडरलाई जोड्ने भागको सट्टा ब्यालेन्सिङ कम्पोनेन्ट किन मानिन्छ भनेर देखाउँछ।
आधुनिक थर्मल व्यवस्थापन प्रणालीमा,बाष्पीकरण हेडर पाइपबहु-ट्युब बाष्पीकरणकर्ताहरूले स्वतन्त्र च्यानलहरूको सट्टा एकीकृत प्रणालीको रूपमा काम गर्दछन् भन्ने सुनिश्चित गर्न शान्त तर आवश्यक भूमिका खेल्छ। यसको प्रभावकारिता संरचनात्मक परिशुद्धता, सामग्री स्थिरता, र नियन्त्रित प्रवाह डिजाइन मा निर्भर गर्दछ। सिनुपावर राउन्ड कन्डेनसर ट्यूब जस्ता उत्पादनहरूले प्रवाह स्थिरतामा इन्जिनियरिङ फोकसले विभिन्न उद्योगहरूमा फ्रिज र ताप विनिमय अनुप्रयोगहरूलाई आकार दिन जारी राख्छ भनेर प्रतिबिम्बित गर्दछ।
