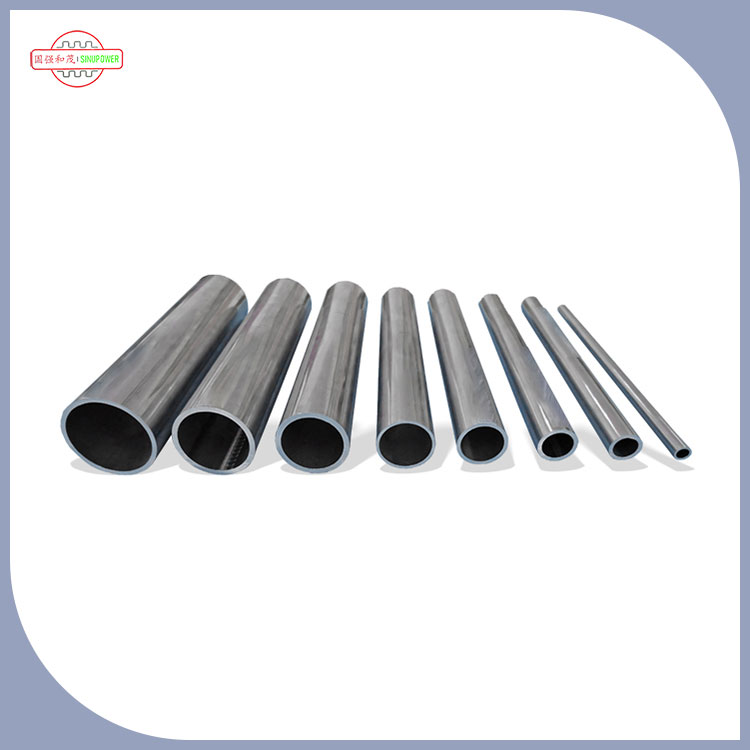

दिगो ऊर्जा भण्डारण प्रणाली ब्याट्री कूलिंग ट्यूबहरू

उन्नत एक्सट्रुजन माइक्रो-ज्यामिति र सीमा तह नियन्त्रण

लामो-अवधिको ऊर्जा भण्डारण प्रणाली (LDES) ले बहु-घण्टा प्रेषण चक्रहरूमा अक्सर गम्भीर थर्मल तनाव प्रोफाइलहरू अनुभव गर्दछ। When multi-port plates run continuously under elevated coolant temperatures, standard extruded channels often develop fluid pressure imbalances, causing uneven internal structural expansion. Sinupower resolves these physical limitations by modifying the internal rib geometry of our aluminum channels, ensuring perfect hydraulic stability and maintaining uniform wall temperatures across the entire liquid-cooled matrix.

आन्तरिक च्यानल स्केलिंग र प्रवाह प्रतिरोध निर्माण रोक्न

विस्तारित परिचालन जीवनकालमा, तरल ग्लाइकोल मिडिया भित्र रासायनिक प्रतिक्रियाहरू ट्रेस गर्दा सामान्य शीतलन नली भित्र माइक्रोस्कोपिक सीमा तह स्केलिंग हुन सक्छ। यो निर्माणले तरल पदार्थको गतिलाई प्रतिबन्धित गर्छ र पम्प ऊर्जा खपत बढाउँछ। हाम्रो भित्री पर्खालहरूदिगो ऊर्जा भण्डारण प्रणाली ब्याट्री कूलिंग ट्यूबहरूउन्नत एक्सट्रुजन प्रक्रियाहरूमा विशेष उच्च-शुद्धता धातु उपचारबाट गुज्र्नुहोस्। यो अल्ट्रा-स्मूथ आन्तरिक क्रस-सेक्शन (सतह खुरपना Ra ≤ 0.8μm) ले माइक्रो-रुफनेसलाई हटाउँछ, सामग्रीको आसंजनलाई रोक्न, निरन्तर प्रवाहको वेगलाई कायम राख्छ, र कुल स्टेशन सञ्चालन खर्चहरू घटाउँछ।

कम-प्रोफाइल भोल्युमेट्रिक प्याकिङ मार्फत ताप स्थानान्तरणलाई अनुकूलन गर्दै

मेगावाट-स्केल कन्टेनराइज्ड भण्डारण एकाइहरूलाई लक्ष्य क्षमता मेट्रिक्स प्राप्त गर्न उच्चतम सम्भावित स्थानिय घनत्व चाहिन्छ। भारी वा भारी राउन्ड पाइपिङ नेटवर्कहरूले सेल प्याकिङ कन्फिगरेसनहरू प्रतिबन्धित गर्दछ र दक्षता कम गर्दछ। Our specialized multi-port flat profiles feature a minimized vertical cross-section (as low as 6.2mm), allowing integration directly beneath high-capacity lithium iron phosphate (LiFePO₄) cell blocks. यो नजिकको स्थानिय सम्पर्कले सक्रिय भण्डारण सामग्रीको लागि आवश्यक महत्वपूर्ण ठाउँ ओगटेको बिना उत्कृष्ट थर्मल प्रवाहको ग्यारेन्टी दिन्छ।

औद्योगिक प्रदर्शन प्यारामिटर र उपकरण क्षमताहरू

ब्याट्री प्याक संरचनात्मक इन्जिनियरहरू, खरीद निर्देशकहरू, र टियर-1 HVAC प्रणाली डिजाइनरहरूलाई संरचनात्मक मोडेलिङ र प्राविधिक प्रमाणीकरणको साथ सहयोग गर्न, हाम्रो पूर्ण प्रमाणित इन्जिनियरिङ प्यारामिटरहरू तल विस्तृत छन्:

थर्मल प्रदर्शन विशिष्टताहरू - BESS अनुप्रयोगहरूको लागि मान्य

युटिलिटी-स्केल भण्डारण परियोजनाहरूको लागि सही प्रणाली-स्तर मोडेलिङ सक्षम गर्न, हामी हाम्रा कूलिङ च्यानलहरूको लागि निम्न मान्य प्रदर्शन डेटा प्रदान गर्दछौं (अलोय 3003, भित्ता मोटाई 0.4mm, पानी/इथिलीन ग्लाइकोल 50/50 शीतलकमा आधारित):

पूर्ण परीक्षण रिपोर्टहरू, लामो-अवधि थर्मल साइकल चलाउने र कम्पन परीक्षण डेटा सहित, योग्यता उद्देश्यका लागि अनुरोधमा उपलब्ध छन्।

प्राविधिक बेन्चमार्क: मानक राउन्ड ट्यूब बनाम सिनुपावर मल्टि-पोर्ट फ्ल्याट च्यानल BESS का लागि

ईन्जिनियरिङ् टोलीहरूलाई कन्टेनराइज्ड भण्डारण अनुप्रयोगहरूको लागि हाम्रो फ्ल्याट मल्टि-पोर्ट आर्किटेक्चरको फाइदाको मात्रा मापन गर्न मद्दत गर्न, हामीले समान परीक्षण अवस्थाहरू (प्रवाह दर 6 L/min, कूलेंट 50/50 EGW, इनलेट temp 25°C) अन्तर्गत परम्परागत राउन्ड ट्युबहरू विरुद्ध हाम्रा प्रोफाइलहरू तुलना गर्यौं।

नोट: बहु-पोर्ट च्यानलहरूले आन्तरिक सतह क्षेत्र र अशान्ति बढाउँछन्, BESS ड्यूटी चक्रहरूको लागि अनुकूलित प्रवाह मार्ग डिजाइनको कारणले तल्लो पम्प पावरको साथ उच्च ताप स्थानान्तरण सक्षम पार्छ।

सिनुपावरले कसरी गतिशील थकान र शीतलक चुहावट मेटाउँछ?

उपयोगिता-स्केल ब्याट्री भण्डारण अनुप्रयोगहरूलाई सक्रिय क्षेत्र तैनातीको धेरै दशकहरूमा शून्य तरल पदार्थ चुहावट चाहिन्छ। एकल मेकानिकल विफलताले सम्पूर्ण उच्च-भोल्टेज कन्टेनरको अलगाव गुणहरूलाई धम्की दिन सक्छ। सिनुपावरले चाङ्शुमा हाम्रो सम्पूर्ण उत्पादन फुटप्रिन्टमा कडा मेटलर्जिकल निरीक्षण र स्वचालित प्रशोधन प्रोटोकलहरू लागू गरेर यी क्षेत्र परिचालन जोखिमहरू हटाउँछ।

उच्च आवृत्ति स्वचालित सीम फ्यूजन बनाम म्याक्रो-दोष बहिष्कार

म्यानुअल वा अस्थिर वेल्डिङ विधिहरूले फँसिएको ग्यासको माइक्रोस्कोपिक पकेटहरू परिचय गराउँदछ जुन लगातार थर्मल चक्र अन्तर्गत विस्तार र क्र्याक हुन्छ। सिनुपावरले पूर्ण रूपमा स्वचालित वेल्डिङ उत्पादन लाइनहरू, विशेष रेखाचित्र मेसिनहरू, र हेभी-ड्युटी पंचिङ प्रेसहरू सञ्चालन गरेर यी संरचनात्मक दोषहरूलाई न्यूनीकरण गर्छ। हाम्रो प्रत्येक ब्याचदिगो ऊर्जा भण्डारण प्रणाली ब्याट्री कूलिंग ट्यूबहरूपरिचालन तनावमा बलियो संयुक्त एकीकरण र दीर्घकालीन स्थायित्वको ग्यारेन्टी गर्न गहन इनलाइन गैर-विनाशकारी दोष पत्ता लगाउने (एडी-वर्तमान परीक्षण 1.5 m/s लाइन गतिमा) र वायवीय फट परीक्षण (100% नमूना)।

विशेष एनेलिङ फर्नेस भित्र वायुमण्डलीय तनाव समीकरण

To follow the complex internal routings of dense battery rack configurations, flat aluminum conduits must undergo severe geometric bending without suffering wall deformation or kinking. सिनुपावरले सबै एक्सट्रुडेड प्रोफाइलहरूलाई विशेष वायुमण्डलीय एनिलिङ फर्नेसहरू मार्फत फ्याब्रिकेशन अघि लैजान्छ। This thermal cycle (controlled at 350-400°C for 4-6 hours) relieves internal structural crystals of localized micro-stresses, restoring the high ductility (elongation ≥ 18%) required for precise secondary bending and tight field installation tolerances.

लचिलो इन-हाउस मोल्ड प्रशोधन र प्रमाणित विश्वव्यापी आपूर्ति अखण्डता

प्रत्येक व्यावसायिक ऊर्जा भण्डारण टर्मिनल, भारी शुल्क औद्योगिक AC कोर, र पावर स्टेशन फ्लुइड रेडिएटरलाई एक अलग आयामी क्रस-सेक्शन चाहिन्छ जुन पूर्व-अवस्थित सूची सूचीहरू द्वारा मिलाउन सकिँदैन। Sinupower ले प्रयोगकर्ता ईन्जिनियरिङ् ब्लुप्रिन्टहरूबाट सीधा अनुकूलन उपकरण विकास कार्यान्वयन गर्न सक्षम एक दुबला, एकीकृत निर्माण साझेदारको रूपमा सञ्चालन गर्दछ।

ग्राहक CAD डिजाइन र नमूनाहरूबाट प्रत्यक्ष इन्जिनियरिङ अनुकूलन

90 भन्दा बढि उन्नत उत्पादन उपकरणहरूको एक विविध सम्पत्ति फ्लीट सञ्चालन गर्दै-स्वचालित काट्ने मेसिनहरू, विशेष क्रेनहरू, र उच्च-परिशुद्धता पंचिंग प्रेसहरू सहित-हाम्रो इन्जिनियरिङ टोलीले पूर्ण रूपमा घरभित्रै अनुकूलन मोल्ड विकासलाई कार्यान्वयन गर्दछ। हामीले प्रारम्भिक कच्चा मिश्र धातु प्रमाणीकरणदेखि अन्तिम क्रस-सेक्शनल ज्यामिति म्यापिङसम्म, दुबला उत्पादन नियन्त्रण अन्तर्गत प्रत्येक एकल प्यारामिटर व्यवस्थापन गर्छौं। यो इन-हाउस व्यवस्थापनले तेस्रो-पक्ष टुलिङ ढिलाइलाई बेवास्ता गर्छ, द्रुत प्रोटोटाइप भौतिक नमूनाहरू प्रदान गर्दछ (मृत्यु अनुमोदन पछि 2-3 हप्ता), र अनुकूलनको लागि तपाइँको सोर्सिङ टाइमलाइनलाई गति दिएर ग्राहक मूल्यलाई अधिकतम बनाउँछ।दिगो ऊर्जा भण्डारण प्रणाली ब्याट्री कूलिंग ट्यूबहरूपरियोजनाहरू।

Fortune 500 कार्यकारी पृष्ठभूमि र शीर्ष-स्तरीय कमर्शियल सोर्सिङ ट्रस्ट

मे 6, 2018 मा सह-स्थापना गरिएको, श्री गाओ छियाङ - एक सम्मानित उद्योग व्यक्ति जसले Fortune Global 500 औद्योगिक कम्पनीहरूमा व्यापक नेतृत्व प्रमाणहरू जम्मा गरेका छन्—Sinupower बेइजिङ र सांघाई जस्ता औद्योगिक केन्द्रहरूबाट समृद्ध प्राविधिक योग्यता भएको उच्च व्यवस्थापन टोलीद्वारा निर्देशित छ। यो मेटलर्जिकल क्षमताले हाम्रो उद्यमलाई विश्वव्यापी बजार अग्रगामीहरू सहित स्थायी, दीर्घकालीन आपूर्ति सम्झौताहरू सुरक्षित गर्न अनुमति दिएको छ।Sanhua, Danfoss, र Pankl.

क्षेत्रीय बजार नेतृत्व

Sinupower लाई कूलिङ च्यानलहरू आपूर्ति गर्दछ120+ BESS र EV कम्पोनेन्ट निर्माताहरूपूर्वी चीन (Jiangsu, Zhejiang, Shanghai, and Anhui) भरि, 2024 आन्तरिक बिक्री ट्र्याकिङको आधारमा क्षेत्रीय थर्मल व्यवस्थापन ट्युबिङ बजारको महत्त्वपूर्ण हिस्सा प्रतिनिधित्व गर्दै। हाम्रो ग्राहक आधारमा यस क्षेत्रका शीर्ष १० ब्याट्री प्याक निर्माताहरूमध्ये ८ वटा समावेश छन्।

रणनीतिक औद्योगिक प्रदर्शनीहरू मार्फत निरन्तर ग्लोबल मार्केट आउटरिच

उत्तरी चीन, दक्षिण चीन, र अन्तर्राष्ट्रिय स्थानहरूमा प्रमुख प्रदर्शनीहरूमा हाम्रा गतिशील र स्थिर उत्पादन विकासहरू लगातार प्रदर्शन गरेर, सिनुपावरले अन्तर्राष्ट्रिय स्वच्छ-ऊर्जा मापदण्डहरू विकसित गर्दै नजिकको प्राविधिक पङ्क्तिबद्धता कायम राख्छ। हामी सबै ढुवानीहरूलाई पूर्ण सामग्री ट्रेसबिलिटी, ३३ फरक प्याटेन्टहरू भएको बलियो R&D पोर्टफोलियो र IATF 16949, ISO 9001:2015, ISO 14001:2015, र ISO 45001:2018 को अनुपालनमा ब्याक गर्छौं।

आवेदन केस स्टडी: 200MWh उपयोगिता-स्केल BESS एकीकरण

ग्राहक:एक अग्रणी वैश्विक ऊर्जा भण्डारण प्रणाली एकीकरणकर्ता (2024 BESS तैनाती > 3GWh)

चुनौती:ग्राहकको 200MWh कन्टेनराइज्ड भण्डारण परियोजनालाई शीतलन समाधान चाहिन्छ:

• 20-वर्ष डिजाइन जीवनशून्य शीतलक रिसाव संग
• लामो-अवधि थर्मल साइकल चलाउने(८+ घण्टा निरन्तर डिस्चार्ज)
• कम पम्प पावर खपतराउन्ड-ट्रिप दक्षता अधिकतम गर्न
• अल्ट्रा-फ्ल्याट प्रोफाइल (≤ ६.५ मिमी)सेल प्याकिङ घनत्व अधिकतम गर्न

Sinupower समाधान:हामीले यससँग अनुकूलन 8-पोर्ट माइक्रो-च्यानल फ्ल्याट प्रोफाइल विकास गरेका छौं:

• प्रोफाइल उचाइ:६.२ मिमी ± ०.०३ मिमी
• सामग्री:3003 मिश्र धातु 20-वर्ष सेवाको लागि परिष्कृत जंग प्रतिरोधको साथ
• आन्तरिक टर्ब्युलेटर सुविधाहरूकम-प्रवाह-दर सञ्चालनको लागि अनुकूलित
• ढाकिएको तह:NOCOLOK ब्रेजिङ अनुकूलताको लागि दुवै पक्षमा 7% अल-सी
• विकास समयरेखा:5 हप्ता टुलिङ निर्माण, 2 हप्ता पहिलो नमूनाहरू

नतिजा:

• हासिल गर्योΔT = 1.5°C5MWh कन्टेनरमा सबै कक्षहरूमा (आवश्यकता ≤ 2.0 डिग्री सेल्सियस थियो)
• पास भयो6,000+ लामो-अवधि थर्मल चक्र(-40°C ~ 80°C) चुहावट बिना
• द्वारा कम पम्प पावर खपत१५%बनाम अघिल्लो राउन्ड-ट्यूब डिजाइन
• 99.3% प्रथम-पास ब्राजिङ उपजग्राहकको स्वचालित उत्पादन लाइनमा
• सुरक्षितविशेष आपूर्ति सम्झौता3 महाद्वीपहरूमा 2GWh भविष्यका परियोजनाहरूको लागि

ग्लोबल टियर-1 BESS र अटोमोटिभ पार्टनरशिपहरू - प्रमाणित ट्र्याक रेकर्ड

प्राविधिक FAQ: BESS कूलिङ च्यानल इन्जिनियरिङ् र सोर्सिङ

Q1: BESS अनुप्रयोगहरूको लागि मानक EV ब्याट्री कूलिङ ट्यूबहरू भन्दा Sinupower कूलिङ च्यानलहरू कसरी फरक छन्?

A: EV कुलिङ ट्युबहरू उच्च-प्रवाह, छोटो-अवधिको डिस्चार्ज साइकल (सामान्यतया १-२ घन्टा) को लागि अनुकूलित हुँदा, हाम्रो दिगो ऊर्जा भण्डारण प्रणाली ब्याट्री कुलिङ ट्युबहरू विशेष रूपमा कम प्रवाह दरहरूका साथ लामो-अवधि (६-१२ घण्टा) डिस्प्याच चक्रका लागि डिजाइन गरिएका छन्। हामी पम्प पावर खपत कम गर्न र 2-4% द्वारा राउन्ड-ट्रिप दक्षता सुधार गर्न तल्लो प्रवाह वेग (0.3-1.5 m/s) मा न्यूनतम दबाव ड्रपको लागि आन्तरिक रिब ज्यामितिलाई अनुकूलन गर्छौं। थप रूपमा, हाम्रा BESS ट्यूबहरूले 20+ वर्षको स्थिर सेवाको लागि विस्तारित जंग प्रतिरोध सुविधा दिन्छ, जबकि EV ट्युबहरू सामान्यतया 8-10 वर्षको अटोमोटिभ ड्युटी चक्रका लागि डिजाइन गरिएका हुन्छन्।

Q2: BESS कूलिङ ट्यूबहरूको लागि अपेक्षित सेवा जीवन के हो?

A: हाम्रो ट्यूबहरू स्थिर भण्डारण अनुप्रयोगहरूमा 20+ वर्षको निरन्तर सेवाको लागि डिजाइन गरिएको हो। हामी यसलाई द्रुत थर्मल साइकल चलाउने परीक्षणहरू (-४०°C देखि ८०°C सम्म 6,000+ चक्रहरू) र ASTM G85 (1,000+ घण्टा नुन स्प्रे) प्रति जंग प्रतिरोध परीक्षण मार्फत प्रमाणित गर्छौं। पर्खाल मोटाई फट दबाव विरुद्ध 1.5x सुरक्षा मार्जिन संग डिजाइन गरिएको छ। विस्तृत चक्र-द्वारा-साइकल डेटाको साथ पूर्ण परीक्षण रिपोर्टहरू अनुरोधमा उपलब्ध छन्।

Q3: के तपाइँ अनुकूलन BESS कन्टेनर लेआउटहरूको लागि कूलिंग च्यानलहरू आपूर्ति गर्न सक्नुहुन्छ?

A: हो। हामी ग्राहक CAD फाइलहरू (STEP, IGES, वा DWG ढाँचाहरू) बाट पूर्ण अनुकूलन उपकरण विकास प्रस्ताव गर्दछौं। हाम्रो इन-हाउस टूलिङ पसलले 4-6 हप्ता (मानक) वा 3 हप्ता (छिट्टै) भित्र कुनै पनि क्रस-सेक्शनल ज्यामितिको लागि डाइज बनाउन सक्छ। नमूना उत्पादन उपकरण स्वीकृति पछि 1-2 हप्ता सुरु हुन्छ। अनुकूलन प्रोफाइलहरूको लागि न्यूनतम अर्डर मात्राहरू 1,000 टुक्राहरूबाट सुरु हुन्छ, प्रमाणीकरणको लागि 100-500 टुक्राहरूको पायलट मात्राहरू उपलब्ध छन्।

Q4: यी च्यानलहरूको लागि अधिकतम निरन्तर सञ्चालन दबाव के हो?

A: हाम्रा BESS कुलिङ च्यानलहरूलाई 1.2 MPa निरन्तर सञ्चालन दबावको लागि 5.5 MPa को 20°C (≥ 4.0 MPa 80°C मा) को बर्स्ट प्रेसरको लागि मूल्याङ्कन गरिएको छ। यसले स्थिर भण्डारण अनुप्रयोगहरूको लागि 4.5x सुरक्षा कारक प्रदान गर्दछ, 1.0 MPa सञ्चालन दबावको विशिष्ट BESS आवश्यकता भन्दा बढि। उच्च-दबाव अनुप्रयोगहरूको लागि, हामी पर्खाल मोटाई वा मिश्र धातु चयन समायोजन गर्न सक्छौं — विशेष आवश्यकताहरूको लागि कृपया हाम्रो इन्जिनियरिङ टोलीलाई परामर्श गर्नुहोस्।

Q5: के तपाइँ प्रत्येक ढुवानी संग सामग्री प्रमाणीकरण प्रदान गर्नुहुन्छ?

A: बिल्कुल। प्रत्येक ढुवानीमा मिल परीक्षण प्रमाणपत्रहरू (रासायनिक संरचना र EN 573 र EN 755 प्रति मेकानिकल गुणहरू), आयामी निरीक्षण रिपोर्टहरू (पर्खाल मोटाई, उचाइ, चौडाइ, Cpk मानहरूसँग सीधापन), विनाशकारी परीक्षण रेकर्डहरू (फट प्रेसर, फ्ल्याटेनिङ, विस्तार परीक्षणहरू प्रति ASTM लेकहेल दर रिपोर्ट), र ASTM लेकहेल टेस्ट रिपोर्टहरू समावेश छन्। सबै कागजातहरू व्यक्तिगत उत्पादन ब्याचहरूमा ट्रेस योग्य छन् र 15 वर्षको लागि राखिएको छ।

Q6: BESS कूलिङ ट्युबका लागि मिश्र धातुका विकल्पहरू उपलब्ध छन्?

A: हामी अनुप्रयोगको आधारमा एल्युमिनियम मिश्रहरूको दायरा प्रस्ताव गर्छौं: 3003 — धेरै जसो BESS अनुप्रयोगहरूको लागि मानक छनोट; उत्कृष्ट फॉर्मेबिलिटी र जंग प्रतिरोध।6063 — उच्च शक्ति, राम्रो सतह समाप्त; दृश्य वा संरचनात्मक अनुप्रयोगहरूको लागि उपयुक्त। 6005A - अधिकतम बल; recommended for high-pressure or high-vibration environments.Custom alloys — Available for specialized requirements (e.g., higher thermal conductivity or specific corrosion resistance).Our engineering team provides free alloy selection guidance based on your operating pressure, coolant chemistry, and environmental conditions. For more information about our full range of Sustainable Energy Storage System Battery Cooling Tubes, including custom profile development, testing protocols, and supply chain capabilities, please contact our technical sales team with your project specifications.
