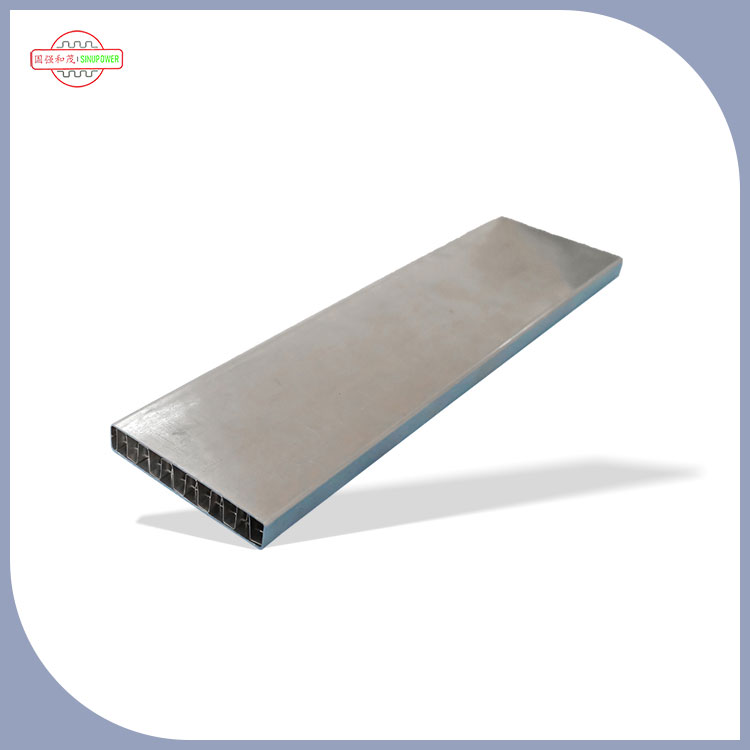

आयताकार ट्यूबहरूएक साधारण कारणको लागि थप आधुनिक ताप एक्सचेन्जरहरू र थर्मल प्रणालीहरूमा देखाइन्छ: तिनीहरूले टाइट स्पेसहरूमा बलियो ताप स्थानान्तरण प्रदर्शन प्रदान गर्न सक्छन् जबकि इन्जिनियरहरूलाई वायु प्रवाह, दबाव ड्रप, र कुण्डल ज्यामिति नियन्त्रण गर्न मद्दत गर्दछ। यो लेखले आयताकार ट्युबहरूले कहाँ अर्थ दिन्छ, कुन पीडा बिन्दुहरू तिनीहरूले ठीक गर्छन् (र कुन तिनीहरूले गर्दैनन्), तिनीहरूलाई कसरी सही रूपमा निर्दिष्ट गर्ने, र महँगो आश्चर्यहरूबाट बच्नको लागि तपाईंले कुन गुणस्तर जाँचहरू माग गर्नुपर्छ भनी व्याख्या गर्छ। तपाईंले व्यावहारिक तुलना तालिका, चयन चेकलिस्टहरू, र तपाईंले आफ्नो टोलीसँग साझेदारी गर्न सक्ने FAQ खण्ड पनि प्राप्त गर्नुहुनेछ।
यदि तपाइँ ताप एक्सचेन्जर ट्युबिङ सोर्स गर्दै हुनुहुन्छ भने, तपाइँ सामान्यतया "ट्यूब" मा निद्रा गुमाउँदै हुनुहुन्छ - तपाइँ कुन ट्यूबहरू भत्काउन सक्छ भनेर निद्रा गुमाउँदै हुनुहुन्छ: कार्यसम्पादन लक्ष्यहरू, एसेम्बली उपज, र डेलिभरी तालिकाहरू। यहाँ दुखाइ बिन्दुहरू छन् जुन बारम्बार देखा पर्दछ:
आयताकार ट्यूबहरूले यी सबै समस्याहरूलाई जादुई रूपमा समाधान गर्दैन, तर जब तिनीहरू सही कामको लागि छनोट हुन्छन् — र ठीकसँग निर्दिष्ट गरिन्छ — तिनीहरूले एकै पटक धेरै समस्याहरू कम गर्न सक्छन्।
आयताकार ट्यूबहरूले प्रवाह च्यानलको ज्यामिति र पखेटा वा प्लेटहरूसँग ट्यूब इन्टरफेस गर्ने तरिका परिवर्तन गर्दछ। तपाईंले व्यावहारिक प्रभावहरू नदेखेसम्म त्यो अकादमिक सुनिन्छ:
छोटकरीमा: राउन्ड ट्युबहरूले कम्प्याक्टनेस, एसेम्बली फिट, र तपाईंलाई आवश्यक थर्मल कार्यसम्पादनको संयोजन प्रदान गर्न नसक्दा प्रोफाइलले तपाईंलाई तान्नको लागि अर्को लीभर दिन्छ।
आयताकार ट्यूबहरू विशेष गरी आकर्षक हुन्छन् जब डिजाइन सीमित हुन्छ वा जब हावा पक्ष साँचो अवरोध हो। सामान्य प्रयोगका केसहरू समावेश छन्:
सुझाव: यदि तपाईंको डिजाइन टोलीले "हामीलाई थप क्षमता चाहिन्छ तर हामी कुण्डल बढाउन सक्दैनौं" सँग झगडा गरिरहन्छ भने, यो सामान्यतया आयताकार प्रोफाइलहरू कुराकानीमा प्रवेश गर्ने ठाउँ हो।
निर्णयलाई व्यवहारिक बनाऔं। यहाँ एक तुलना तालिका खरीद र ईन्जिनियरिङ् प्रारम्भिक चरणमा प्रयोग गर्न सक्नुहुन्छ:
| निर्णय कारक | आयताकार ट्यूबहरू | गोल ट्यूबहरू |
|---|---|---|
| अन्तरिक्ष उपयोग | कम्प्याक्ट लेआउटहरूमा अक्सर बलियो; निश्चित ज्यामितिहरूमा स्ट्याक गर्न सजिलो | भरपर्दो, तर टाइट, आयताकार खामहरूमा ठाउँ बर्बाद गर्न सक्छ |
| फिन इन्टरफेस क्षमता | समतल पक्षहरूले फिन डिजाइनसँग मेल खाँदा लगातार सम्पर्क प्राप्त गर्न मद्दत गर्न सक्छ | सामान्य मापदण्डहरू; फिन टूलिङ व्यापक रूपमा उपलब्ध छ |
| विधानसभा पङ्क्तिबद्धता | प्रोफाइलले रोटेशन कम गर्न र दोहोर्याउन मिल्ने स्थिति सुधार गर्न सक्छ | फिक्स्चरहरूले यसलाई लागू नगरेसम्म रोटेशन स्वाभाविक रूपमा सीमित हुँदैन |
| आपूर्ति श्रृंखला उपलब्धता | विशेष निर्माताहरूसँग उत्तम; क्षमता र सहिष्णुता सुनिश्चित गर्नुहोस् | व्यापक उपलब्धता; धेरै आपूर्तिकर्ताहरू |
| विशिष्टता संवेदनशीलता | उच्च - कुना, त्रिज्या, वा भित्तामा साना परिवर्तनहरूले बढी महत्त्वपूर्ण हुन सक्छ | तल्लो-मानकहरू र आदानप्रदान सामान्य छन् |
| लागत अनुमान योग्यता | भोल्युममा प्रतिस्पर्धी हुन सक्छ; मिश्र धातु, प्रक्रिया, र सहिष्णुता मा निर्भर गर्दछ | प्रायः कमोडिटी स्केलको कारण अनुमानित |
जब प्रणाली कमजोर हुन्छ, टोलीहरूले प्रायः "ट्यूब आकार" लाई दोष दिन्छन्। वास्तविकतामा, प्रदर्शन मुट्ठीभर चरहरूमा निर्भर हुन्छ जुन तपाईंले नियन्त्रण गर्न सक्नुहुन्छ। यदि तपाइँ आयताकार ट्यूबहरू मूल्याङ्कन गर्दै हुनुहुन्छ भने, यी कुराहरूमा फोकस गर्नुहोस्:
उत्तम परियोजनाहरूले प्रणालीको भागको रूपमा आयताकार ट्यूबहरूलाई व्यवहार गर्दछ: ट्यूब + फिन + जोड्ने विधि + सञ्चालन अवस्थाहरू। जहाँबाट जित आउँछ।
अधिकांश सोर्सिङ समस्याहरू हुन्छन् किनभने ट्यूब स्पेस उद्धरणको लागि "पर्याप्त नजिक" छ तर उत्पादनको लागि पर्याप्त सटीक छैन। पुन: उद्धरण, ढिलाइ, र बेमेल रोक्न यो चेकलिस्ट प्रयोग गर्नुहोस्:
खरीद टिप: ईन्जिनियरिङ्लाई "महत्वपूर्ण-देखि-सभा" सूची प्रदान गर्न सोध्नुहोस्। यदि सहिष्णुताले फिन इन्सर्सन, ब्रेजिङ ग्याप, वा फिक्स्चर फिटलाई असर गर्छ भने, यो खरिद विशिष्टतामा पर्दछ - आन्तरिक रेखाचित्रहरूमा गाडिएको छैन।
आयताकार ट्यूबहरू प्रायः प्रयोग गरिन्छ जहाँ परिशुद्धता र पुनरावृत्ति महत्त्वपूर्ण हुन्छ। यहाँ गुणस्तर जाँचहरू छन् जसले तपाईंलाई लाइन स्टपपेजहरू र लीक विफलताहरूबाट जोगाउँछ:
यदि तपाईंको परियोजनामा उच्च लागत-असफलता (रेफ्रिजरेन्टहरू, खतरनाक मिडिया, पहुँच गर्न गाह्रो स्थापनाहरू) छ भने, गुणस्तर कागजातलाई आवश्यकताको रूपमा व्यवहार गर्नुहोस् — "पाउँदा राम्रो" होइन।
यदि आयताकार ट्यूबहरू कागजमा सही छन् भने, एक परियोजना अझै पनि आपूर्ति श्रृंखला घर्षणको कारण असफल हुन सक्छ। जोखिम कम गर्ने केही व्यावहारिक तरिकाहरू:
स्थिरता पूर्णता भन्दा बढी महत्त्वपूर्ण छ। एक ब्याचमा "उत्तम" र अर्कोमा थोरै फरक भएको ट्यूब राम्रो-परिभाषित सहिष्णुता विन्डो भित्र लगातार रहेको ट्यूब भन्दा खराब हुन्छ।
यदि तपाइँ तातो स्थानान्तरण अनुप्रयोगहरूको लागि आयताकार ट्यूबहरू सोर्स गर्दै हुनुहुन्छ भने, थर्मल एसेम्बलीहरू बुझ्ने निर्मातासँग काम गर्दा तपाइँको जीवन सजिलो बनाउँदछ - किनभने उनीहरूलाई थाहा छ कि उत्पादनमा वास्तवमा के गलत हुन्छ: फिन फिट, ब्रेजिङ स्थिरता, आयामी बहाव, ट्रान्जिट विरूपण, र कागजात अन्तरहरू।
सिनुपावर हीट ट्रान्सफर ट्युब्स चाङ्शु लि.ताप स्थानान्तरण ट्यूब समाधानहरूमा केन्द्रित छ, थर्मल उपकरण र कुण्डल-शैली अनुप्रयोगहरूको लागि डिजाइन गरिएको आयताकार ट्यूबहरू सहित। एक विशेष आपूर्तिकर्तासँग साझेदारी गर्ने फाइदा भनेको "तपाईंले यसलाई बनाउन सक्नुहुन्छ" मात्र होइन, तर उत्पादन चक्रहरूमा "तपाईं यसलाई निरन्तरता दिन सक्नुहुन्छ" - तपाईंको विशिष्टता, निरीक्षण अपेक्षाहरू, र डेलिभरी लयलाई समर्थन गर्दै।
तिनीहरूलाई आफ्नो रेखाचित्र, सञ्चालन सर्तहरू, र आफ्नो विधानसभा अवरोधहरू ल्याउनुहोस् (विशेष गरी सहिष्णुता जसले फिन सम्मिलित र जडानलाई असर गर्छ)। कार्यात्मक आवश्यकताहरू जति स्पष्ट हुन्छ, त्यति नै छिटो तपाईं स्थिर ट्यूब डिजाइनमा कन्भर्ज गर्न सक्नुहुन्छ जसले पछि तपाईंको उत्पादन टोलीलाई आश्चर्यचकित गर्दैन।
प्रश्न: के आयताकार ट्यूबहरू गोलो ट्यूबहरू भन्दा सधैं बढी कुशल हुन्छन्?
A: स्वचालित रूपमा होइन। प्रदर्शन पूर्ण डिजाइन-एयरफ्लो, फिन ज्यामिति, आन्तरिक प्रवाह, पर्खाल मोटाई, र जडान गुणस्तर मा निर्भर गर्दछ। आयताकार ट्यूबहरू बलियो विकल्प हुन सक्छ जब तपाईंलाई कम्प्याक्ट लेआउटहरू वा विधानसभा पङ्क्तिबद्धताको राम्रो नियन्त्रण चाहिन्छ।
प्रश्न: आयताकार ट्यूबको साथ सबैभन्दा ठूलो सोर्सिङ गल्ती के हो?
A: अस्पष्ट सहिष्णुता। यदि चौडाइ/उचाइ, ट्विस्ट, कुना विवरणहरू, वा सतह अवस्था परिभाषित गरिएको छैन भने, तपाईंले "उद्धरण पूरा गर्ने" ट्यूबहरू प्राप्त गर्न सक्नुहुन्छ तर विधानसभामा असफल हुन्छ।
प्रश्न: के आयताकार ट्यूबहरूले दबाब घटाउँछ?
A: तिनीहरूले गर्न सक्छन्, आन्तरिक ज्यामिति र प्रवाह अवस्थाहरूमा निर्भर गर्दछ। सही डिजाइनले दबाव ड्रप र तातो स्थानान्तरणलाई सन्तुलनमा राख्न सक्छ, तर तपाईले प्रणाली लक्ष्यहरू (फ्यान पावर वा पम्प पावर) को मात्र आकारमा आधारित अनुमान गर्नुको सट्टा मूल्याङ्कन गर्नुपर्छ।
प्रश्न: ब्रेजिङ वा सामेल हुने समस्याहरूबाट बच्न मैले आपूर्तिकर्तालाई के भन्नु पर्छ?
A: जोड्ने विधि (ब्रेजिङ, वेल्डिङ, मेकानिकल विस्तार, आदि), आवश्यक सतहको सरसफाइ, र अन्तर नियन्त्रणलाई असर गर्ने कुनै पनि महत्वपूर्ण आयामहरू साझा गर्नुहोस्। सामेल हुने विश्वसनीयता प्रायः टोलीहरूले अपेक्षा गरेभन्दा सरसफाइ र स्थिरताप्रति बढी संवेदनशील हुन्छ।
प्रश्न: मेरो आवेदन आयताकार ट्यूबहरूको लागि उपयुक्त छ कि छैन भनेर मलाई कसरी थाहा हुन्छ?
A: यदि तपाइँ स्पेसको कारणले सीमित हुनुहुन्छ, फिन सम्पर्क स्थिरता संग संघर्ष गर्दै हुनुहुन्छ, वा असेंबली परिवर्तनशीलता कम गर्ने प्रयास गर्दै हुनुहुन्छ भने, आयताकार ट्यूबहरू मूल्याङ्कन गर्न लायक छन्। उत्तम अर्को चरण भनेको तपाईको वास्तविक कुण्डल ज्यामिति प्रयोग गरेर प्रोटोटाइप वा सिमुलेशन परिणामहरू तुलना गर्नु हो।
यदि तपाइँ नयाँ ताप एक्सचेन्जर डिजाइनको लागि आयताकार ट्यूबहरू मूल्याङ्कन गर्दै हुनुहुन्छ - वा तपाइँ अवस्थित कुण्डललाई ठीक गर्न प्रयास गर्दै हुनुहुन्छ जुन खराब प्रदर्शन गर्दै हुनुहुन्छ - "पर्याप्त नजिक" चश्माहरूमा जुवा नगर्नुहोस्। आफ्नो आयाम, सहिष्णुता, काम गर्ने अवस्था, र सामेल हुने विधिलाई तालिकामा ल्याउनुहोस्, र तपाईंको उत्पादन लाइन लगातार चल्न सक्ने ट्यूब डिजाइनमा पङ्क्तिबद्ध गर्नुहोस्।
एक छिटो, क्लिनर उद्धरण प्रक्रिया र परीक्षण निर्माण मा कम आश्चर्य चाहनुहुन्छ?हामीलाई सम्पर्क गर्नुहोस्र तपाईंको रेखाचित्र र आवेदन विवरणहरू साझा गर्नुहोस्—तपाईंको भविष्यको स्वयं (र तपाईंको उत्पादन टोली) तपाईंलाई धन्यवाद दिनेछ।
