आयताकार ट्यूबहरूले कसरी आधुनिक ताप स्थानान्तरण प्रणालीहरूमा स्पेस र प्रदर्शन चुनौतीहरू समाधान गर्छन्?

एक नजर मा रूपरेखा

• काम परिभाषित गर्नुहोस्:ताप शुल्क, दबाब, तापमान, तरल पदार्थ रसायन विज्ञान, पदचिह्न अवरोधहरू।
• ज्यामिति छान्नुहोस्:चौडाइ/उचाइ, पर्खाल मोटाई, कुनाको त्रिज्या, सीधापन, लम्बाइ।
• बुद्धिमानी सामग्री छनौट गर्नुहोस्:जंग, थर्मल चालकता, निर्माण, उपलब्धता।
• योजना सामेल र सभा:वेल्डिङ/ब्रेजिङ, सील सतहहरू, विरूपण नियन्त्रण।
• गुणस्तर प्रमाणित गर्नुहोस्:आयामी निरीक्षण, चुहावट परीक्षण, सतह सफाई, ट्रेसबिलिटी।

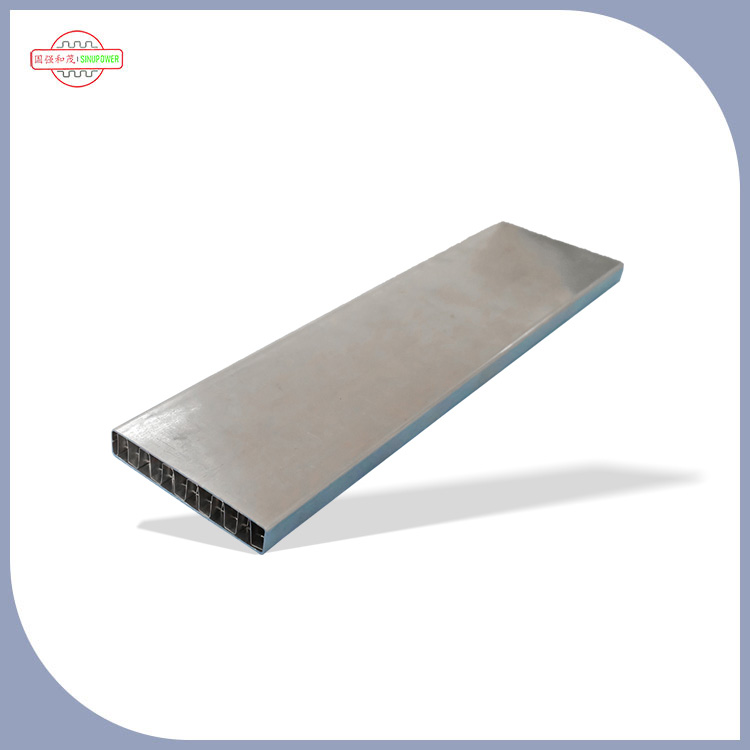

किन आयताकार ट्यूबहरू छनौट गर्नुहोस्

खरीददारहरू विरलै स्विच गर्छन्आयताकार ट्यूबहरूकेवल किनभने तिनीहरू फरक देखिन्छन्। स्विच सामान्यतया तब हुन्छ जब यी दुखाइ बिन्दुहरू मध्ये एक अपरिहार्य हुन्छ:

• ठाउँ सीमित छ:आयताकार प्रोफाइलहरूले कडा रूपमा प्याक गर्न सक्छन् र कम बर्बाद ठाउँको साथ फ्लैट सीमाहरू पालना गर्न सक्छन्।
• एकीकरण अप्ठ्यारो छ:राउन्ड ट्यूबहरूको तुलनामा समतल पक्षहरूले माउन्टिङ, क्ल्याम्पिङ र पङ्क्तिबद्धतालाई सरल बनाउन सक्छ।
• गर्मी स्थानान्तरण लेआउट लचिलोपन आवश्यक छ:केही एसेम्बलीहरूले प्लेटहरू वा पखेटाहरू विरुद्ध अधिक सतह क्षेत्रको सम्पर्कबाट फाइदा लिन्छन्।
• प्रवाह नियन्त्रण आवश्यकताहरू:डिजाइनको आधारमा, तपाईंले प्रवाह वितरणलाई प्रभाव पार्न आन्तरिक ज्यामितिलाई टेलर गर्न सक्नुहुन्छ (तर उचित इन्जिनियरिङ र प्रमाणीकरणको साथ मात्र)।

त्यसले भन्यो, आयताकार ज्यामितिले तपाईंले व्यवस्थापन गर्नुपर्ने जोखिमहरू पनि परिचय गराउँछ: कुनाहरूमा पर्खाल पातलो हुने, वेल्डिङको क्रममा विकृति, र यदि ट्यूबले समतल सतहहरू विरुद्ध सील गर्नुपर्छ भने कडा आयामी अपेक्षाहरू। सुसमाचार यो हो कि अधिकांश असफलताहरू अस्पष्ट विशिष्टताहरूबाट आउँछन् - आकारबाट होइन।

साधारण अनुप्रयोगहरू र जहाँ समस्याहरू सामान्यतया सुरु हुन्छ

आयताकार ट्यूबहरूधेरै तातो स्थानान्तरण र औद्योगिक प्रणालीहरूमा देखाइन्छ, विशेष गरी जब विधानसभा कम्प्याक्ट, बलियो, र एकीकृत गर्न सजिलो हुनुपर्छ।

• गर्मी एक्सचेंजर र कूलर:जहाँ प्याकिङ घनत्व, समान दूरी, वा प्लेट सम्पर्क महत्त्वपूर्ण छ।
• रेडिएटर-जस्तो विधानसभाहरू:जहाँ ट्यूबहरू पखेटा वा समतल ताप स्प्रेडरहरूसँग इन्टरफेस हुन्छन्।
• औद्योगिक HVAC र प्रक्रिया शीतलन:जहाँ स्थापना ठाउँ सीमित छ।
• स्किड प्रणाली र मोड्युलर उपकरण:जहाँ रूटिङ र माउन्ट दोहोर्याउन सकिने हुनुपर्छ।

जहाँ समस्याहरू सामान्यतया सुरु हुन्छ

• "हामीले बाहिरको आकार मात्र निर्दिष्ट गर्यौं।"कुनाको त्रिज्या र पर्खाल सहिष्णुता बिना, फिट र प्रदर्शन बहाव।
• "यो समतल पक्षमा छाप हुनुपर्छ।"समतलता, ट्विस्ट, र सतह फिनिश महत्वपूर्ण हुन्छ - तर कहिल्यै भनिएको थिएन।
• "हामी यसलाई हेडरमा वेल्ड गर्नेछौं।"तातो इनपुटले विकृति निम्त्याउँछ, र ट्यूबले अब विधानसभा सहिष्णुताहरू पूरा गर्दैन।
• "यो भित्र सफा हुनुपर्छ।"सफाई स्तर र प्याकेजिङ्ग परिभाषित गरिएको थिएन, जसले प्रदूषण र पुन: कार्यको नेतृत्व गर्दछ।

के निर्दिष्ट गर्न को लागी तपाईले ठ्याक्कै तपाईलाई के चाहिन्छ

यदि तपाईं चाहनुहुन्छ भनेआयताकार ट्यूबहरूअनुमानित रूपमा प्रदर्शन गर्न, खरिदलाई कार्यात्मक घटक जस्तै व्यवहार गर्नुहोस् - सामान्य वस्तु होइन। एक बलियो विशिष्टता सामान्यतया समावेश छ:

• बाहिरी आयाम (W × H):नाममात्र मान र स्वीकार्य सहिष्णुता निर्दिष्ट गर्नुहोस्।
• पर्खाल मोटाई:नाममात्र मोटाई र न्यूनतम स्वीकार्य मोटाई परिभाषित गर्नुहोस् (विशेष गरी कुनाहरूमा महत्त्वपूर्ण)।
• कुनाको त्रिज्या:कुना ज्यामितिले फिट, तनाव एकाग्रता, र प्रवाह क्षेत्रलाई असर गर्छ।
• लम्बाइ र अन्त्य अवस्था:कटौती सहिष्णुता, वर्गता, deburring आवश्यकता, र छेउमा क्याप वा सुरक्षित हुनुपर्छ।
• सीधापन र ट्विस्ट:लामो रन, हेडर सम्मिलित, र सील सतहहरूको लागि महत्वपूर्ण।
• सतह अवस्था:अचार/निष्क्रिय, उज्यालो एनेल, मिल फिनिश, वा अन्य सहमत फिनिश; स्वच्छता अपेक्षाहरू परिभाषित गर्नुहोस्।
• दबाव र तापमान:सञ्चालन र परीक्षण अवस्थाहरूले सामग्री र निरीक्षण योजनाहरू पङ्क्तिबद्ध गर्न मद्दत गर्दछ।
• मिडिया/जंग वातावरण:क्लोराइड, सल्फर यौगिक, ग्लाइकोल, तेल, पानीको गुणस्तर, आदि।
• मात्रा र धेरै रणनीति:प्रोटोटाइपहरू बनाम ठूलो उत्पादन, र तपाइँलाई पुनरावृत्तिको लागि लगातार धेरै चाहिन्छ।

एक व्यावहारिक टिप: यदि ट्यूबले ग्यास्केट, प्लेट, वा हेडर स्लटसँग मिल्नुपर्छ भने, एक साधारण रेखाचित्र वा "गो/नो-गो" गेज परिभाषा समावेश गर्नुहोस्। त्यो एकल चरणले धेरै "यो फिट छैन" आश्चर्यहरूलाई रोक्छ।

वास्तविकतासँग मेल खाने सामग्री चयन

धेरै खरीददारहरू सोधेर सुरु गर्छन्, "कुन मिश्र धातु उत्तम छ?" राम्रो प्रश्न हो: "कुन सामग्रीको लागि उत्तम छमेरोतरल पदार्थ, तापक्रम, जडान विधि, र मर्मत वास्तविकता? को लागीआयताकार ट्यूबहरू, सही उत्तरले क्षरण प्रतिरोध, थर्मल कार्यसम्पादन, सुदृढता र आपूर्ति स्थिरतालाई सन्तुलनमा राख्छ।

• स्टेनलेस स्टील विकल्प:प्रायः जंग प्रतिरोध र मांग वातावरणमा स्थायित्वको लागि छनौट गरिन्छ। क्लोराइड एक्सपोजर, रसायन सफाई, र दरार अवस्थाहरूमा ध्यान दिनुहोस्।
• कार्बन स्टील विकल्प:लागत-प्रभावी जहाँ क्षरण नियन्त्रण गर्न सकिन्छ (कोटिंग्स, अवरोधकहरू, बन्द-लूप तरल पदार्थहरू)। मर्मत योजना जोखिम संग पङ्क्तिबद्ध प्रमाणित गर्नुहोस्।
• एल्युमिनियम विकल्प:राम्रो चालकताको साथ हल्का वजन, तर जोड्ने विधिहरू र ग्याल्भेनिक अनुकूलता सावधानीपूर्वक व्यवस्थित गरिनु पर्छ।
• तामा मिश्र धातु:विशिष्ट अनुप्रयोगहरूमा बलियो थर्मल प्रदर्शन, तर केही रसायनहरूसँग अनुकूलता महत्त्वपूर्ण छ।

यदि तपाईं अनिश्चित हुनुहुन्छ भने, पूर्ण तरल कथा वर्णन गर्नुहोस् — स्टार्टअप, बन्द, सफाई, अफ-स्पेक घटनाहरू — किनभने जंग समस्याहरू प्रायः "दुर्लभ दिनहरू" बाट आउँछन्, सामान्य सञ्चालन होइन।

निर्माण र सामेल हुने समस्याहरू (र तिनीहरूलाई कसरी बच्ने)

आयताकार प्रोफाइलहरूले वास्तविकताहरू प्रस्तुत गर्दछ जुन खरीददारहरूले सधैं आशा गर्दैनन्। अर्डर गर्दा के हेर्ने भन्ने कुरा यहाँ छआयताकार ट्यूबहरूगर्मी स्थानान्तरण सभाहरूको लागि:

• कुना पातलो हुनु:गठनले कुनाहरूमा मोटाई कम गर्न सक्छ। यदि बल, दबाब, वा थकान मामिलाहरू छन् भने, न्यूनतम मोटाई आवश्यकता र निरीक्षण दृष्टिकोण निर्दिष्ट गर्नुहोस्।
• आयामी स्प्रिंगब्याक:केही सामग्रीहरू गठन पछि "आराम"। सहिष्णुताहरूमा सहमत हुनुहोस् जसले वास्तविक उत्पादन क्षमतालाई प्रतिबिम्बित गर्दछ — र तपाईंको असेंबली आवश्यकताहरू।
• वेल्ड सीम प्रभाव (यदि वेल्डेड ट्यूब):सीम स्थान र गुणस्तर झुकाउने, विस्तार, वा हेडर सम्मिलितको लागि फरक पर्न सक्छ। यदि सीम स्थिति महत्त्वपूर्ण छ भने, यसलाई बताउनुहोस्।
• हेडरहरूमा वेल्डिंगको समयमा विरूपण:तातो इनपुटले ट्यूबलाई वर्गबाट ​​बाहिर निकाल्न सक्छ। फिक्स्चरिंग, वेल्ड अनुक्रम, र यथार्थवादी समतलता/सीधापन आवश्यकताहरू मार्फत नियन्त्रण।
• प्रशोधन पछि सरसफाई:स्नेहक र कणहरूले प्रणालीको कार्यसम्पादनलाई हानि पुर्‍याउन सक्छ। यसलाई सुरक्षित गर्न आन्तरिक सरसफाई र प्याकेजिङ परिभाषित गर्नुहोस्।

यहाँ अनुभवी निर्माताहरू महत्त्वपूर्ण छन्। धेरै खरीददारहरू जस्तै साझेदारहरूसँग काम गर्छन्सिनुपावर हीट ट्रान्सफर ट्युब्स चाङ्शु लि.किनभने ताप स्थानान्तरण ट्युबिङ सामान्य संरचनात्मक ट्युबिङको तुलनामा कम क्षमाशील हुन्छ — साना विचलनहरूले चुहावट, दबाव ड्रप शिफ्ट र एसेम्बली पुन: कार्यमा क्यास्केड गर्न सक्छन्।

गुणस्तर प्रमाणीकरण र कागजात

यदि तपाइँको परियोजनामा ​​तंग जोखिम सहिष्णुता छ - शीतलक चुहावट, डाउनटाइम लागत, वा वारेन्टी एक्सपोजर सोच्नुहोस् - समस्याहरू देखा पर्दैन भन्ने आशाको सट्टा अर्डरमा गुणस्तर जाँचहरू बनाउनुहोस्।

• आयामी निरीक्षण:W × H, पर्खालको मोटाई (आवश्यक भएमा कुनाहरू सहित), सीधापन र ट्विस्ट पुष्टि गर्नुहोस्।
• चुहावट र अखण्डता परीक्षण:तपाईंको आवेदनको लागि उपयुक्त परीक्षण विधि र स्वीकृति मापदण्ड परिभाषित गर्नुहोस्।
• सतह र सरसफाई जाँच:विशेष गरी ताप एक्सचेंजरहरूको लागि महत्त्वपूर्ण छ जहाँ फोउलिंग वा प्रदूषणले कार्यसम्पादनमा असर गर्छ।
• पत्ता लगाउने क्षमता:तातो/धेरै पहिचान र कागजातहरू स्थिरता र मूल कारण विश्लेषणको साथ मद्दत गर्दछ।

एक व्यावहारिक खरिद चाल: एक सानो पूर्व उत्पादन ब्याच अनुरोध गर्नुहोस् र एक वास्तविक विधानसभा परीक्षण प्रदर्शन गर्नुहोस्। यो पुष्टि गर्ने सबैभन्दा छिटो तरिका हो कि तपाइँकोआयताकार ट्यूबहरूतपाईंको वास्तविक फिक्स्चर र सामेल हुने प्रक्रियामा व्यवहार गर्नेछ।

द्रुत तुलना तालिका

क्रेता चेकलिस्ट

• सञ्चालन अवस्थाहरू के हुन् (दबाव, तापक्रम, कर्तव्य चक्र)?
• सामान्य प्रयोग र सफा गर्दा ट्यूबले कस्तो तरल पदार्थ रसायन देख्नेछ?
• कुन असेंबली चरण सबैभन्दा संवेदनशील छ (हेडर सम्मिलित, सील, वेल्डिंग, ब्रेजिङ)?
• कुन आयामहरू साँच्चै महत्वपूर्ण छन्: चौडाइ/उचाइ, पर्खाल, कुनाको त्रिज्या, सीधापन, ट्विस्ट?
• के तपाईलाई आन्तरिक सरसफाई नियन्त्रण र सुरक्षात्मक प्याकेजिङ चाहिन्छ?
• तपाईं कुन प्रमाणीकरणको अपेक्षा गर्नुहुन्छ: आयामी रिपोर्ट, अखण्डता परीक्षण, सामग्री ट्रेसबिलिटी?
• के तपाइँ पूर्ण उत्पादन अघि एक सानो परीक्षण धेरै चाहनुहुन्छ?

FAQ

Q1: के आयताकार ट्यूबहरू तातो एक्सचेंजरहरूको लागि गोल ट्यूबहरू भन्दा सधैं राम्रो हुन्छन्?

सधैं होइन।आयताकार ट्यूबहरूस्पेस अवरोध, प्याकिङ घनत्व, वा फ्ल्याट-साइड एकीकरणको मामलामा उत्कृष्ट हुन सक्छ। राउन्ड ट्युबहरू झुकाउने, मानक फिटिंगहरू, र केही निर्माण मार्गहरूको लागि सरल हुन सक्छ। "राम्रो" छनौट तपाइँको विधानसभा विधि, स्वीकार्य दबाव ड्रप, र स्थापना अवरोधहरूमा निर्भर गर्दछ।

Q2: कुन आयामी विवरणहरूले सबैभन्दा धेरै पुन: कार्यको कारण बनाउँछ?

कुनाको त्रिज्या, ट्विस्ट, सीधापन, र अन्तिम वर्गताका लागि छुटेका परिभाषाहरू सामान्य समस्याहरू हुन्। यदि ट्यूब हेडर स्लटमा फिट हुनुपर्दछ वा प्लेटमा सिल गर्नुपर्दछ, ती "माध्यमिक" विवरणहरू प्राथमिक आवश्यकताहरू हुन्छन्।

Q3: म कसरी आयताकार-ट्यूब हेडर असेंबलीमा चुहावट जोखिम कम गर्न सक्छु?

स्पष्ट इन्टरफेस परिभाषाको साथ सुरु गर्नुहोस्: स्लट आकार, सम्मिलन गहिराई, र सहिष्णुता स्ट्याक। त्यसपछि ट्यूब ज्यामिति (ट्विस्ट/स्ट्रेटनेस), अन्तिम गुणस्तर (डिबरिङ/स्क्वायरनेस), र जोड्ने विधिको ताप विकृति नियन्त्रण गर्नुहोस्। एउटा सानो पूर्व-उत्पादन विधानसभा परीक्षण प्रायः सबैभन्दा छिटो प्रमाणीकरण हो।

Q4: कुनामा पर्खाल मोटाईको बारेमा मैले के सोध्नु पर्छ?

यदि दबाब वा थकान महत्त्वपूर्ण छ भने, न्यूनतम पर्खाल मोटाई आवश्यकता (नाममात्र होइन) सोध्नुहोस् र यो कसरी जाँच गरिनेछ भनेर स्पष्ट गर्नुहोस्। कुना व्यवहार दृष्टिकोण र सामग्री गठन मा निर्भर गर्दछ।

Q5: के म कुनै पनि शीतलक वा सफाई प्रक्रियाको लागि समान सामग्री छनौट प्रयोग गर्न सक्छु?

यस्तो मान्न जोखिमपूर्ण छ। केही तरल पदार्थहरू सामान्य सञ्चालनमा स्थिर हुन्छन् तर सफाई, उच्च-तापमान घटनाहरू, वा स्थिरताको समयमा आक्रामक हुन्छन्। सामग्री चयन गर्दा पूर्ण "तरल जीवन कथा" प्रदान गर्नुहोस्आयताकार ट्यूबहरू.

Q6: तातो स्थानान्तरण आयताकार ट्युबिङको लागि आपूर्तिकर्ता "राम्रो" बनाउँछ?

स्थिरता, कागजात, र प्रक्रिया नियन्त्रण मूल्य जति धेरै महत्त्वपूर्ण छ। तपाईं आयामी स्थिरता, सरसफाई अपेक्षाहरू, र कसरी सामेल हुने विधिहरूले अन्तिम कार्यसम्पादनलाई असर गर्छ—विशेष गरी प्रोटोटाइपबाट भोल्युम उत्पादनमा सर्दा बुझ्ने साथी चाहनुहुन्छ।

अन्तिम विचार

आयताकार ट्यूबहरूतपाईंको डिजाइनलाई कम्प्याक्ट प्याकेजिङ, अनुमानित माउन्टिङ, र आधुनिक ताप स्थानान्तरण सम्मेलनहरूमा कुशल एकीकरणको आवश्यकता पर्दा स्मार्ट समाधान हुन सक्छ। एक चिल्लो परियोजना र पीडादायी एक बीचको सबैभन्दा ठूलो भिन्नता सरल छ: स्पष्ट विनिर्देशहरू र प्रमाणिकरण जुन ट्युबहरू वास्तवमा कसरी प्रयोग हुनेछन्।

यदि तपाइँ नयाँ डिजाइन योजना गर्दै हुनुहुन्छ वा अवस्थित असेंबली समस्या निवारण गर्दै हुनुहुन्छ भने,सिनुपावर हीट ट्रान्सफर ट्युब्स चाङ्शु लि.आयाम, सामग्री, र उत्पादन तत्परता मा व्यावहारिक मार्गदर्शन संग तपाईंलाई समर्थन गर्न सक्छ। आवश्यकताहरूबाट भरपर्दो आपूर्ति योजनामा ​​जान तयार हुनुहुन्छ? हामीलाई सम्पर्क गर्नुहोस्तपाइँको आवेदन छलफल गर्न र तपाइँको प्रणाली अनुरूप समाधान प्राप्त गर्न।
